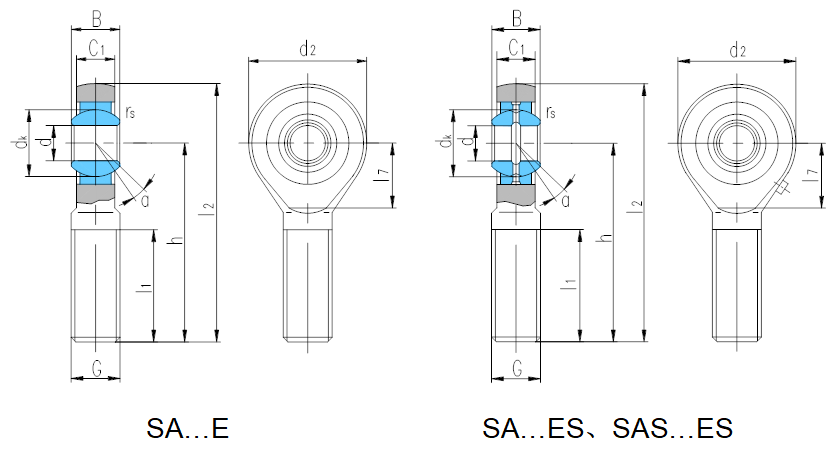

產品編號：SA…E?5～12
??????????SA…ES 15～80
滑動磨擦副：鋼/鋼
產品特點：組裝桿端關節軸承由桿端體和向心關節軸承GE…E或GE…ES組裝而成，桿端體材料是碳鋼，表面鍍鋅；除型號后置代號為E外,其余型號可通過油杯或桿端眼孔潤滑。
使用溫度范圍：-50℃～＋150℃
軸 承 型 號 Bearing number 外 形 尺 寸 Dimensions mm 額定載荷 Load ratings kN 重量 Weight ≈kg d B dk C1 max d2 G 6g h l1 min l2 l7 rs min αº ≈ 動載荷 Dynamic 靜載荷 Static SA5E1) 5 6 10 4.5 21 M5 36 16 46.5 11.5 0.3 13 3.4 3.9 0.015 SA6E1) 6 6 10 4.5 21 M6 36 16 46.5 11.5 0.3 13 3.4 5.5 0.016 SA8E1) 8 8 13 6.5 24 M8 42 21 54 13 0.3 15 5.5 10 0.026 SA10E1) 10 9 16 7.5 29 M10 48 26 62.5 15.5 0.3 12 8.1 16 0.050 SA12E1) 12 10 18 8.5 34 M12 54 28 71 18 0.3 10 10 23 0.068 SA15ES2) 15 12 22 10.5 40 M14 63 34 83 21 0.3 8 16 32 0.120 SA17ES2) 17 14 25 11.5 46 M16 69 36 92 24 0.3 10 21 44 0.190 SA20ES2) 20 16 29 13.5 53 M20×1.5 78 43 104.5 25.5 0.3 9 30 60 0.300 SA25ES 25 20 35.5 18 64 M24×2 94 53 126 31 0.6 7 48 83 0.555 SA30ES 30 22 40.7 20 73 M30×2 110 65 146.5 35.5 0.6 6 62 110 0.875 SA35ES 35 25 47 22 82 M36×3 140 82 181 41 0.6 6 79 146 1.42 SA40ES 40 28 53 24 92 M39×3 150 86 196 47 0.6 7 99 180 1.85 SAS40ES 40 28 53 23 92 M42×3 145 86 191 47 0.6 7 99 180 2.04 SA45ES 45 32 60 28 102 M42×3 163 92 214 52 0.6 7 127 240 2.49 SAS45ES 45 32 60 27 102 M45×3 165 95 216 52 0.6 7 127 240 2.74 SA50ES 50 35 66 31 112 M45×3 185 104 241 60 0.6 6 156 290 3.58 SAS50ES 50 35 66 30 112 M52×3 195 110 251 60 0.6 6 156 290 4.07 SA60ES 60 44 80 39 135 M52×3 210 115 277.5 75.5 1.0 6 245 450 5.89 SAS60ES 60 44 80 38 135 M60×4 225 120 292.5 75.5 1.0 6 245 450 6.79 SA70ES 70 49 92 43 160 M56×4 235 125 315 95 1.0 6 313 610 8.51 SAS70ES 70 59 92 42 160 M72×4 265 132 345 95 1.0 6 313 610 11.2 SA80ES 80 55 105 48 180 M64×4 270 140 360 105.5 1.0 6 400 750 12.3 SAS80ES 80 55 105 47 180 M80×4 295 147 385 105.5 1.0 6 400 750 15.3
2)只能通過桿端眼孔潤滑。
可提供不同螺距或螺紋精度有特殊要求的桿端關節軸承。
若是左旋螺紋，軸承型號和螺紋標記需加“L”和“左”，例如：SAL20ES M20×1.5左-6g。
